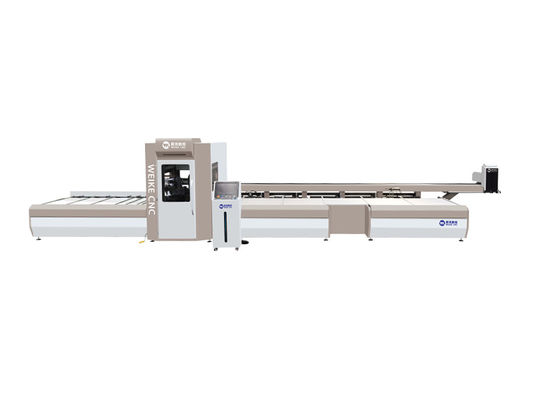

Ηλεκτρονικός σταθμός εργασίας CNC Κέντρο κοπής και αλεύρι για προφίλ αλουμινίου Μηχανή κατασκευής θυρών και παραθύρων

1.Χαρακτηριστικό:

1Η γραμμή παραγωγής αυτή στοχεύει κυρίως στην κοπή, τη γεώτρηση και το άλεμα των σπασμένων προφίλ πόρτας και παραθύρων από αλουμίνιο γέφυρας και ορισμένων προφίλ βιομηχανικού αλουμινίου.Η γραμμή παραγωγής πραγματοποιεί πρώτα την τρυπή και τη φρέσκωση τρυπών και αυλακώσεων στις τέσσερις επιφάνειες του προφίλ, καθώς και επεξεργασία χαρακτικής, και στη συνέχεια κόβει το προφίλ σε γωνίες ± 45 ° και 90 °.

2Αυτή η γραμμή παραγωγής επιτυγχάνει την επεξεργασία τρυπών έγχυσης, τρυπών καρφίτσες, τρυπών αποστράγγισης (κρυμμένες τρύπες αποστράγγισης), γωνιακών φρουρών, τρυπών χειριστή, κλειδαριών, τρυπών σώματος κλειδαριού πόρτας, τρυπών εγκατάστασης,και κοπή προφίλ για τα προφίλ των θυρών και των παραθύρων του συστήματος σε μία διαδικασία φόρτωσης.

3. 22 άξονας γρήγορη πολυκαναλική επεξεργασία πολυάξονας σύνδεσης: Η ανεξάρτητη μονάδα κοπής με λέιζερ γεώτρησης και φρέσκωσης συνειδητοποιεί το πίσω σχεδιασμό γραμμής γεώτρησης και φρέσκωσης με λέιζερ,και η ανεξάρτητη ατρακτοειδής κοπτήρα τρύπανσης και μονάδα τρύπανσης συνειδητοποιεί το μπροστινό σχεδιασμό γραμμής λέιζερ και έξι σταθμούς γρήγορη τρύπανση και τρύπανσηΗ ηλεκτρική μονάδα σπινδέλου είναι πλήρως ελεγχόμενη από ελεγκτή για την επίτευξη τετραμερούς επεξεργασίας προφίλ.και ταιριάζει με μια προσαρμοσμένη κλίση σπινδύλα τρύπανσης και το άλεμα για να ολοκληρώσει γρήγορα την τρύπανση και το άλεμα των διαφόρων οπών και αυλακώσεων.

4Η μονάδα κοπής υψηλής ακρίβειας με κινητήρα σπινέλου μπορεί να κόψει προφίλ αλουμινίου για πόρτες και παράθυρα σε οποιοδήποτε συνδυασμό γωνιών που κυμαίνονται από 40 ° έως 140 °, με υψηλή απόδοση.Το υλικό της ουράς αντιμετωπίζεται με μια ευθυγράμμιση κεφαλιού 90 μοίρεςΟι θέσεις κοπής εμπρός και πίσω είναι ελεγχόμενες και χρησιμοποιείται ψύξη μικρολύμανσης.

5Υποστήριξη της επεξεργασίας παρτίδας ή της μικτής επεξεργασίας διαφόρων προφίλ πόρτας και παραθύρων (πλαίσια, πέλματα, πέλματα και πέλματα οθόνης).

6Η γραμμή παραγωγής υποστηρίζει την ενσωμάτωση δεδομένων με λογισμικό σχεδιασμού θυρών και παραθύρων για την επίτευξη ευφυούς συνδεδεμένης παραγωγής.

7Εξοπλισμένο με εκτυπωτή barcode, η ταυτοποίηση του υλικού κολλάει αυτόματα στην επιφάνεια του προφίλ σε πραγματικό χρόνο.επίτευξη προσδιορισμού των πληροφοριών διαδικασίας και διευκόλυνση της διαχείρισης υλικών και σύνδεση με το λογισμικό διαχείρισης επιχειρηματικού ERP.

8Εξοπλισμένο με συσκευή απορρίψεως αποβλήτων, εξαλείφει την συσσώρευση αποβλήτων που προκαλούν ρύπανση του χώρου και βελτιώνει το περιβάλλον παραγωγής.

2.Παράμετρος:

Προδιαγραφή ισχύος: Τρεις φάσεις τεσσάρων καλωδίων 380V/50HZ

Συνολική ισχύς: 47KW

Συμπυκνωμένος αέρας: 0,6-1,3 MPa

Γωνία κοπής: 40 ° -140 °

Περιοχή μήκους επεξεργασίας: 200 mm σε 90 ° (240 mm σε 45 °) -6800 mm

πλάτος κοπής και άλεσης: 150 mm

Υψόμετρος κοπής και άλεσης: 150 mm

Στρίψιμο: 4KW (2860r/min)

Στρίψιμο και αλεξίπτωτο: 5 × 3,7KW+1 × 4,5KW

Ακρίβεια μήκους: 0,2 mm

Ταχύτητα τροφοδοσίας: 0-200 mm/min

Ταχύτητα τροφοδοσίας της λεπίδας πριόνου: 0-15m/min

Διάστημα προετοιμασίας μαλλιού προφίλ: 1000 mm-6800 mm

Ταχύτητα άλεσης: 0-1500 mm/min

Διάστημα επεξεργασίας με λέιζερ X: 0-350 mm

Στρίψιμο σπινδύλης X εύρος επεξεργασίας: 0-350 mm

Ταχύτητα κοπής λέιζερ: 8000 mm/min

Προδιαγραφές λεπίδας πριόνου: Φ 550mmx4.4x3.6x30x140T

Κατανάλωση αερίου: 130L/min

Διάμετροι: 16500 (μήκος) x3000 (μέγεθος) x2600 (ύψος) mm

Συνολικό βάρος της μηχανής: 8000KG

Μακροχρόνια διάρκεια επεξεργασίας ξυλάκι πριονιδιού από σκληρό κράμα

Το άξονα υψηλής ακρίβειας και η λεπίδα πριόνου εξασφαλίζουν την ποιότητα κοπής και μπορούν να επιτύχουν οποιαδήποτε γωνία κοπής 40 ° -140 °.

Μονάδα σφινδέλων με 4 σταθμούς γεωτρήσεις και άλεσης

Διαφορετικά ανοίγματα σε προφίλ πόρτας και παραθύρων μπορούν να επεξεργαστούν σε μία λειτουργία, συμπεριλαμβανομένων των τρυπών πρόσδεσης, των τρυπών νυχιών, των τρυπών αποχέτευσης, των τρυπών χειριστή, των κουτιών κλειδαριού, των τρυπών στο σώμα κλειδαριού πόρτας,και τρύπες εγκατάστασης.

Σύστημα τροφοδοσίας CNC

Τα συστήματα τροφοδοσίας και εκφόρτωσης είναι πλήρως ελεγχόμενα από ελεγκτή, γρήγορα και ακριβή.

Εξαιρετικά ευφυές σύστημα συμπίεσης

Ο ρομποτικός βραχίονας μπορεί να κρατήσει σταθερά τα προφίλ από οποιαδήποτε γωνία από 0 έως 360 μοίρες, ικανοποιώντας τις απαιτήσεις σύσφιξης και τροφοδοσίας διαφόρων προφίλ.
